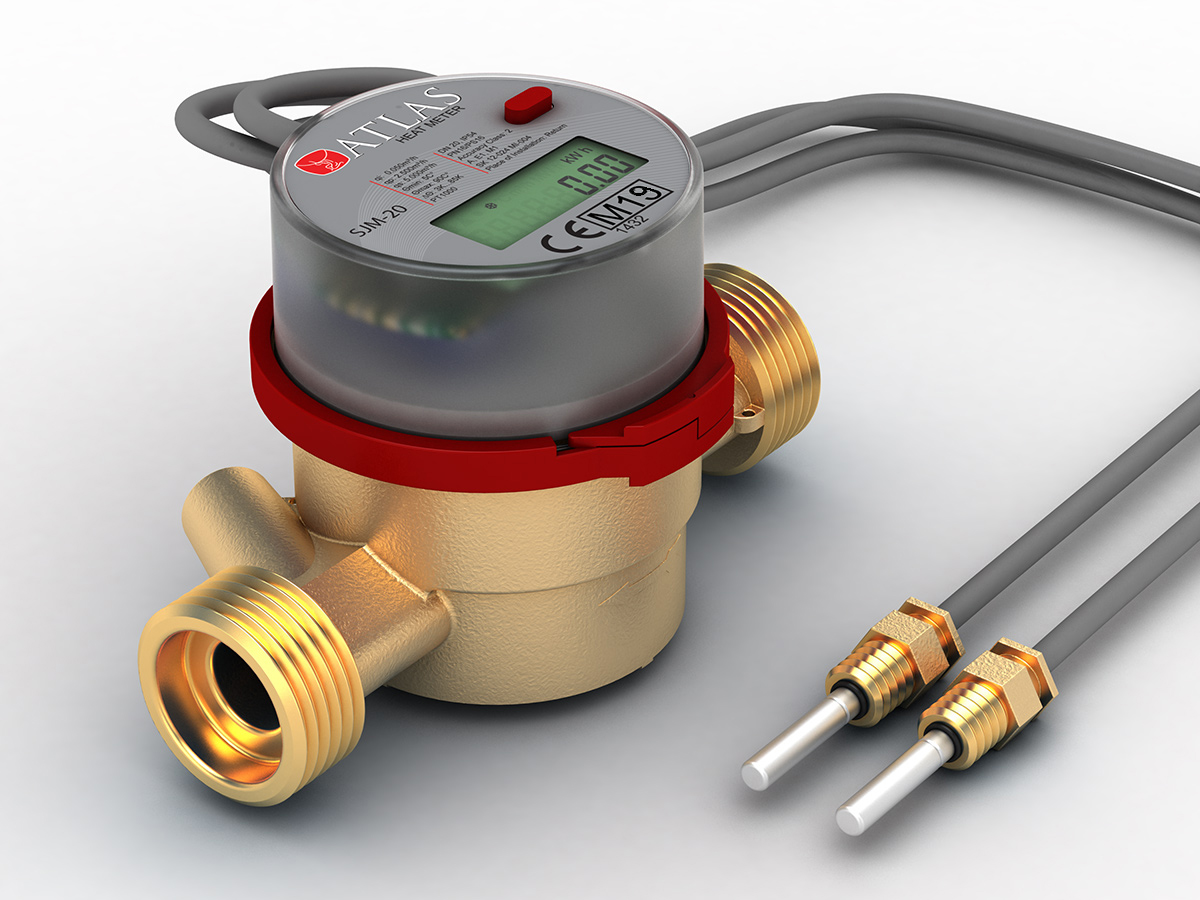

SJM 20 Mekanik Isı Sayacı (Kalorimetre)

EN 1434 Standardına uygundur.
Marka:Atlas Sayaç
Stok Kodu:sjm20
Fiyat:206.00 TL + KDV
KDV Dahil:224.54 TL
Adet:
Sosyal Ag :
  • ÜRÜN BİLGİLERİ
  • BENZER ÜRÜNLER
  • YORUMLAR
  • TAKSİT SEÇENEKLERİ
Standart
SJM-20 Isı Sayacı, 1 Adet
Klingirit Conta, 2 Adet
Sensör Rakoru, 1 Adet
Sensör için O-Ring Conta, 1 Adet
Kullanma Kılavuzu ve Montaj Talimatı

Opsionel
Pislik tutucu filtre
Sensor bağlantı manşonu
Küresel sensör vanası
Hibrit Isı Sayacı

GENEL ÖZELLİKLERİ
EN 1434 Standardına uygundur.
MID Onaylıdır.
Single-jet (tek hüzmeli) prensibi ile düşük debilerde bile hassas ölçüm yapabilir.
Kendinden filtrelidir. Tıkanma riski düşüktür.
Manyetik alanlardan etkilenmez.
Düşük enerji tüketimi ile uzun pil ömrü (10 yıl) sağlar.
Kendi etrafında 160 ˚ dönebilen hesaplama ünitesi ve eğimli LCD ekran ile okumada kolaylık sağlar.
Ölçüm Aralığı: 5 ˚C - 90 ˚C
Test basıncı: 16 bar
1” Dış dişli bağlantılı.
¾” Sayaç rekor takımı sevkiyat kapsamında DEĞİLDİR.

ÜRÜN ÖZELLİKLERİ

Ultrasonik Debimetre
Düşük debilerde ölçüm yapabilme özelliğine sahiptir.
Debi ölçüm aralığı:
Minimum debi (qi) : 0,05 m3/h
Nominal debi (qp) : 2,5 m3/h
Maksimum debi (qs) : 5 m3/h
Lineer ölçüm yapabilen sıcaklık sensör çifti.
Hesaplama yapılmaya başlanan minimum sıcaklık farkı 0,1°C dir
Ölçüm yapabildiği sıcaklık aralığı 5 ile 90°C arasıdır.
Maksimum uygulanabilir basınç (MAP) 16 bar dır.
Manyetik olmayan teknolojiye sahiptir.

Metrolojik Özellikler
TS EN 1434 standartlarına uygun olarak üretilir.
2004/22/EC+2009/137/EC MID'ye göre üretilir.
2004/22/EC+2009/137/EC MID'ye göre üretilir.
Doğruluk sınıfı 2 dir.
Koruma sınıfı IP54 tür.

Haberleşme ve Arabirimler
Standart olarak M-Bus ve Optik arayüze sahiptir.
Opsiyonel olarak Pulse ve RF arabirimleriyle de imal edilir.
Düşük enerji tüketimi ile 10 yıla kadar pil ömrü vardır.
LCD ekran yardımıyla istatistik menüsünden son 12 aya ait tüketim bilgilerini görüntüleme imkanı.

Boyutları
Uzunluk (L) 130 mm
Yükseklik (H) 81 mm
Genişlik (W) 70 mm
Bağlantı(D) 1" Dış Dişli
DN 20
Sensör Kablosu Uzunluğu 1,5 m
M-Bus Kablosu Uzunluğu 1,5 m
Ağırlık 650 gr

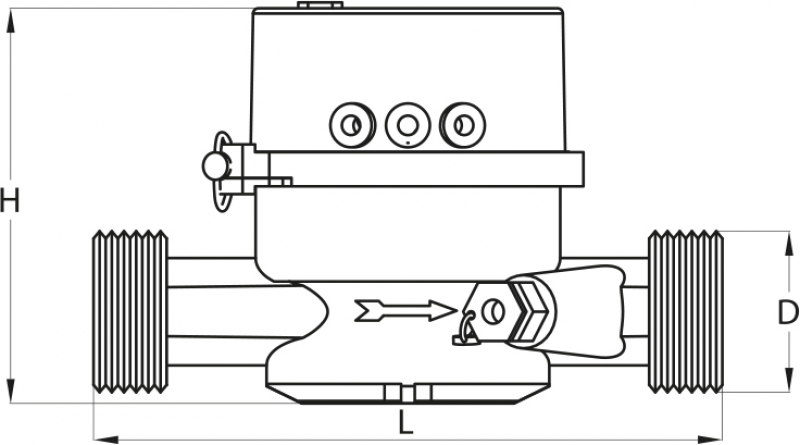

Teknik Çizim

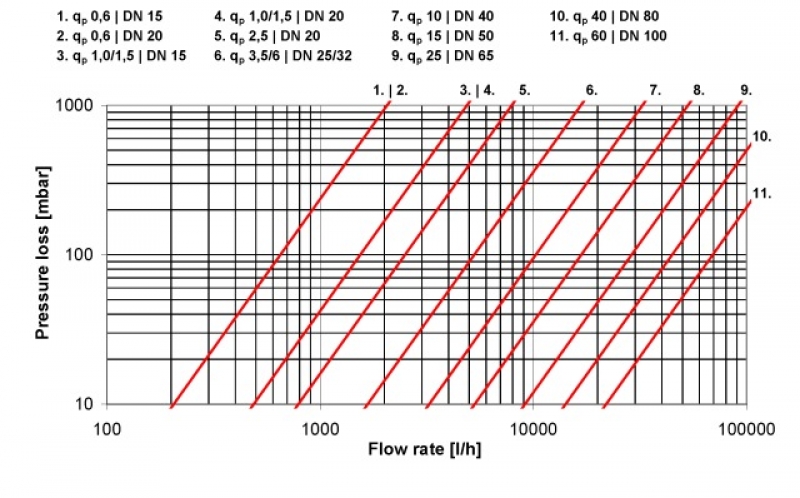

Basınç Kayıbı Eğrisi
